丸型ジャバラ リング入りタイプ【MFB / ウレタン塩ビクロス】
オプション価格：¥
【生地】ウレタン塩ビクロス（0.32mm）
【リング】SUS
【取付板】SUS
【バンド】SUS
【中間板】樹脂
12 時（正午）までのご注文で、翌々日に出荷いたします。
※ 土日は除きます。
例）金曜日12 時（正午）までのご注文は、翌週火曜日に出荷いたします。
※ 1日の出荷可能数を超えた場合は、3日以上かかる場合もございます。
- ボールねじ・シリンダーロッド・ボールスプライン・スプライン・ジャッキ・ピニオンラックなどいろいろな軸を保護するジャバラカバーです。
- 丸型ジャバラ リング入りは標準的なタイプです。筒状にした生地の中にリングを入れてジャバラにします。

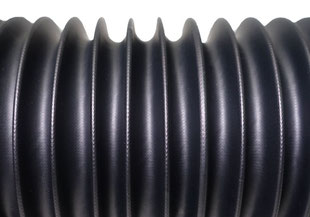

- ジャバラの谷部分に発生するシワを極力なくすため、ジャバラの山と山の間隔（ピッチ）を狭くし、よりシワの少ないジャバラに仕上げました。

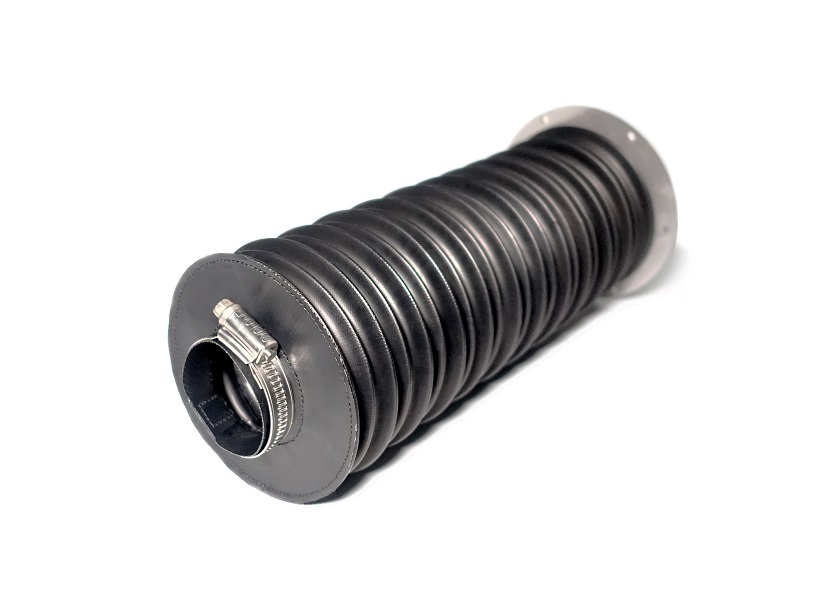

- MFBタイプは、片側取付板（フランジ）、片側バンド締めタイプです。
材質
表面： PVC+TPU 樹脂
厚み： 0.32mm
基布： ポリエステル
材質： SUS
材質： SUS
材質： SUS
エアー穴
エアー穴とは、伸縮させた際に、ジャバラ内部が密閉状態になるのを避けるための空気の逃げ穴です。エアー穴は内側からメッシュ加工がされており、粉塵等の浸入を防ぎます。
中間板
中間板とはジャバラの垂れを防止する板です。中間板はストロークが300mm以上のジャバラに組み込まれています。
特徴
| 項 目 | 評価 | 備 考 |
|---|---|---|
| 耐水性 | ○ |
・水がかかっても問題ありませんが、水没してしまうと水が浸入します。 |
| 耐油性 | ○ |
・機械油、クーラントに対する性能に優れています。 ※弊社機械室の掃除機ホースに使用しましたが、割れや硬化はありませんでした。 |
| 粉じん | ○ |
・生地にコーティングがされております。 ・粉塵に対して有効です。 |
| 耐熱性・耐寒性 | × |
・生地はウレタンと塩ビの混合です。 ・0℃～60℃程度の範囲でご使用ください。 |
| 不燃性・難燃性 | × |
本製品は不燃・難燃用ではございません。 |
| 圧力 | △× |
・陰圧（－）がかかる場合： ・陽圧（＋）がかかる場合： |
| 動作方向 | ○ |
・水平、垂直どの方向でも動作可能です。 |
| 錆び | ○ |
・生地は樹脂、リングおよび取付板はSUSです。 |
| クリーンルーム | △ |
・レベルによりますが糸から発塵があります。 ・生地の断面と縫製部分で糸露出します。 ・取付板タイプは縫製個所が無いので生地の断面部分のみになります。 |
オーダーメイド品をご要望の場合は、ジャバラ図鑑をご覧いただき、お問い合わせください。
口元径
口元径とは、軸を通す口元の径です。
ストローク
ストロークとはジャバラの移動量です。
MAX-MIN =ストローク
価格一覧（税抜）
■MFB15A
| 軸径 (mm) |
品番 | MIN (mm) |
MAX (mm) |
ストローク (mm) |
中間板 | エアー穴 | ジャバラ 外径 (mm) |
中間 内径 (mm) |
取付穴 | フランジ 外径 (mm) |
価格 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| φ15 | MFB15A-100 | 30 | 130 | 100 | 0個 | 2個 | φ50 | φ17 | 4-φ5 P.C.D.60 |
φ70 | ¥8,000 |
| MFB15A-200 | 50 | 250 | 200 | 0個 | 2個 | ¥8,400 | |||||
| MFB15A-300 | 75 | 375 | 300 | 1個 | 4個 | ¥9,800 | |||||
| MFB15A-400 | 105 | 505 | 400 | 1個 | 4個 | ¥11,200 | |||||
| MFB15A-500 | 130 | 630 | 500 | 1個 | 4個 | ¥12,700 | |||||
| MFB15A-600 | 150 | 750 | 600 | 2個 | 8個 | ¥14,200 | |||||
| MFB15A-700 | 180 | 880 | 700 | 2個 | 8個 | ¥16,625 | |||||
| MFB15A-800 | 210 | 1010 | 800 | 3個 | 8個 | ¥19,050 | |||||
| MFB15A-900 | 235 | 1135 | 900 | 3個 | 8個 | ¥20,150 | |||||
| MFB15A-1000 | 260 | 1260 | 1000 | 3個 | 8個 | ¥21,250 |
■MFB20A
| 軸径 (mm) |
品番 | MIN (mm) |
MAX (mm) |
ストローク (mm) |
中間板 | エアー穴 | ジャバラ 外径 (mm) |
中間 内径 (mm) |
取付穴 | フランジ 外径 (mm) |
価格 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| φ20 | MFB20A-100 | 30 | 130 | 100 | 0個 | 2個 | φ59 | φ22 | 6-φ5 P.C.D.70 |
φ80 | ¥8,200 |
| MFB20A-200 | 50 | 250 | 200 | 0個 | 2個 | ¥8,600 | |||||
| MFB20A-300 | 75 | 375 | 300 | 1個 | 4個 | ¥10,000 | |||||
| MFB20A-400 | 95 | 495 | 400 | 1個 | 4個 | ¥11,400 | |||||
| MFB20A-500 | 110 | 610 | 500 | 1個 | 4個 | ¥12,950 | |||||
| MFB20A-600 | 150 | 750 | 600 | 2個 | 8個 | ¥14,500 | |||||
| MFB20A-700 | 165 | 865 | 700 | 2個 | 8個 | ¥16,950 | |||||
| MFB20A-800 | 180 | 980 | 800 | 3個 | 8個 | ¥19,400 | |||||
| MFB20A-900 | 200 | 1100 | 900 | 3個 | 8個 | ¥20,500 | |||||
| MFB20A-1000 | 220 | 1220 | 1000 | 3個 | 8個 | ¥21,600 |
■MFB25A
| 軸径 (mm) |
品番 | MIN (mm) |
MAX (mm) |
ストローク (mm) |
中間板 | エアー穴 | ジャバラ 外径 (mm) |
中間 内径 (mm) |
取付穴 | フランジ 外径 (mm) |
価格 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| φ25 | MFB25A-100 | 30 | 130 | 100 | 0個 | 2個 | φ70 | φ28 | 6-φ5 P.C.D.80 |
φ90 | ¥8,400 |
| MFB25A-200 | 50 | 250 | 200 | 0個 | 2個 | ¥8,850 | |||||
| MFB25A-300 | 75 | 375 | 300 | 1個 | 4個 | ¥10,400 | |||||
| MFB25A-400 | 95 | 495 | 400 | 1個 | 4個 | ¥11,950 | |||||
| MFB25A-500 | 110 | 610 | 500 | 1個 | 4個 | ¥13,400 | |||||
| MFB25A-600 | 150 | 750 | 600 | 2個 | 8個 | ¥14,850 | |||||
| MFB25A-700 | 175 | 875 | 700 | 2個 | 8個 | ¥17,250 | |||||
| MFB25A-800 | 200 | 1000 | 800 | 3個 | 8個 | ¥19,650 | |||||
| MFB25A-900 | 220 | 1120 | 900 | 3個 | 8個 | ¥20,950 | |||||
| MFB25A-1000 | 240 | 1240 | 1000 | 3個 | 8個 | ¥22,250 |
■MFB32A
| 軸径 (mm) |
品番 | MIN (mm) |
MAX (mm) |
ストローク (mm) |
中間板 | エアー穴 | ジャバラ 外径 (mm) |
中間 内径 (mm) |
取付穴 | フランジ 外径 (mm) |
価格 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| φ32 | MFB32A-100 | 30 | 130 | 100 | 0個 | 2個 | φ75 | φ35 | 6-φ5 P.C.D.85 |
φ95 | ¥8,400 |
| MFB32A-200 | 50 | 250 | 200 | 0個 | 2個 | ¥8,850 | |||||
| MFB32A-300 | 75 | 375 | 300 | 1個 | 4個 | ¥10,400 | |||||
| MFB32A-400 | 95 | 495 | 400 | 1個 | 4個 | ¥11,950 | |||||
| MFB32A-500 | 110 | 610 | 500 | 1個 | 4個 | ¥13,400 | |||||
| MFB32A-600 | 150 | 750 | 600 | 2個 | 8個 | ¥14,850 | |||||
| MFB32A-700 | 170 | 870 | 700 | 2個 | 8個 | ¥17,250 | |||||
| MFB32A-800 | 190 | 990 | 800 | 3個 | 8個 | ¥19,650 | |||||
| MFB32A-900 | 205 | 1105 | 900 | 3個 | 8個 | ¥20,950 | |||||
| MFB32A-1000 | 220 | 1220 | 1000 | 3個 | 8個 | ¥22,250 |
■MFB40A
| 軸径 (mm) |
品番 | MIN (mm) |
MAX (mm) |
ストローク (mm) |
中間板 | エアー穴 | ジャバラ 外径 (mm) |
中間 内径 (mm) |
取付穴 | フランジ 外径 (mm) |
価格 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| φ40 | MFB40A-100 | 25 | 125 | 100 | 0個 | 2個 | φ94 | φ44 | 6-φ5 P.C.D.105 |
φ115 | ¥8,500 |
| MFB40A-200 | 45 | 250 | 200 | 0個 | 2個 | ¥9,050 | |||||
| MFB40A-300 | 65 | 365 | 300 | 1個 | 4個 | ¥10,700 | |||||
| MFB40A-400 | 90 | 490 | 400 | 1個 | 4個 | ¥12,250 | |||||
| MFB40A-500 | 105 | 605 | 500 | 1個 | 4個 | ¥13,850 | |||||
| MFB40A-600 | 130 | 730 | 600 | 2個 | 8個 | ¥15,350 | |||||
| MFB40A-700 | 155 | 855 | 700 | 2個 | 8個 | ¥17,900 | |||||
| MFB40A-800 | 180 | 980 | 800 | 3個 | 8個 | ¥20,450 | |||||
| MFB40A-900 | 195 | 1100 | 900 | 3個 | 8個 | ¥21,850 | |||||
| MFB40A-1000 | 210 | 1220 | 1000 | 3個 | 8個 | ¥23,250 |
■MFB50A
| 軸径 (mm) |
品番 | MIN (mm) |
MAX (mm) |
ストローク (mm) |
中間板 | エアー穴 | ジャバラ 外径 (mm) |
中間 内径 (mm) |
取付穴 | フランジ 外径 (mm) |
価格 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| φ50 | MFB50A-100 | 25 | 125 | 100 | 0個 | 2個 | φ110 | φ55 | 6-φ5 P.C.D.120 |
φ130 | ¥8,500 |
| MFB50A-200 | 45 | 245 | 200 | 0個 | 2個 | ¥9,050 | |||||
| MFB50A-300 | 65 | 365 | 300 | 1個 | 4個 | ¥10,700 | |||||
| MFB50A-400 | 80 | 480 | 400 | 1個 | 4個 | ¥12,350 | |||||
| MFB50A-500 | 100 | 600 | 500 | 1個 | 4個 | ¥13,850 | |||||
| MFB50A-600 | 130 | 730 | 600 | 2個 | 8個 | ¥15,350 | |||||
| MFB50A-700 | 145 | 845 | 700 | 2個 | 8個 | ¥17,900 | |||||
| MFB50A-800 | 160 | 960 | 800 | 3個 | 8個 | ¥20,450 | |||||
| MFB50A-900 | 185 | 1090 | 900 | 3個 | 8個 | ¥21,850 | |||||
| MFB50A-1000 | 210 | 1220 | 1000 | 3個 | 8個 | ¥23,250 |
