平型ジャバラ 折りタイプSH200（ジャバラ幅200mm）
通常価格：￥14,300～ ￥36,300
税込
￥14,300 ～ ￥36,300
税込
オプション価格：¥
商品コード： SH200-100-20 ～ SH200-900-35

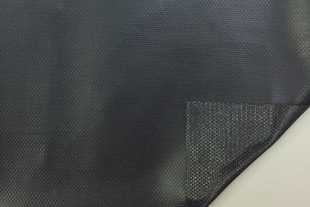

【生地】CSMゴムクロス
【色】黒

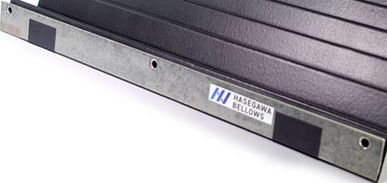

【取付板】SUS304
【ジャバラ幅】200ｍｍ
納期の目安は1～2週間です。
- 開口部の蓋（フタ）として様々な対象の保護に使用します。
- ガイドレールの中にジャバラを通すタイプです。
- 防塵、安全対策、開口部の蓋に使用できます。
- 上下水平使用が可能です。※両端にジャバラを押さえるガイドが必要です。
材質
材質： SUS304
特徴
| 項 目 | 評価 | 備 考 |
|---|---|---|
| 耐水性 | ○ |
・水がかかっても問題ありません。 |
| 耐油性 | ○ |
・機械油、クーラントに対する性能に優れています。 |
| 粉じん | ○ |
・粉塵に対して有効です。 |
| 耐熱性・耐寒性 | × |
・0℃～70℃程度の範囲でご使用ください。 |
| 不燃性・難燃性 | × |
本製品は不燃・難燃用ではございません。 |
| 動作方向 | ○ |
・水平、垂直どの方向でも動作可能です。 |
| 錆び | ○ |
・生地は樹脂です。 |
| 耐候性 | ○ |
・塩水などに対し強さを発揮します。 |
オーダーメイド品をご要望の場合は、ジャバラ図鑑をご覧いただき、お問い合わせください。
選定方法
ジャバラ幅を指定
幅： 200・400
ストローク又はMAX～MINを指定
ストロークまたはMAXを指定します。
ストロークとは、ジャバラの移動量のことです。
MAX-MIN=ストローク
200・400・600・800・1000・1500・2000
折り幅（ピッチ）を指定
ジャバラ折幅（ピッチ）
20・25・30・35
価格一覧（税抜）
SH200
| 型 式 | ジャバラ幅(mm) | ストローク (mm) | MIN(mm) | MAX(mm) | 折幅 (mm) | 価 格 |
|---|---|---|---|---|---|---|
| SH200-100-20 | 200 | 100 | 28 | 128 | 20 | ￥13,000 |
| SH200-100-25 | 200 | 100 | 25 | 125 | 25 | ￥13,000 |
| SH200-100-30 | 200 | 100 | 20 | 120 | 30 | ￥13,000 |
| SH200-100-35 | 200 | 100 | 17 | 117 | 35 | ￥13,000 |
| SH200-200-20 | 200 | 200 | 32 | 232 | 20 | ￥14,000 |
| SH200-200-25 | 200 | 200 | 29 | 229 | 25 | ￥14,000 |
| SH200-200-30 | 200 | 200 | 27 | 227 | 30 | ￥14,000 |
| SH200-200-35 | 200 | 200 | 24 | 224 | 35 | ￥14,000 |
| SH200-300-20 | 200 | 300 | 45 | 345 | 20 | ￥15,000 |
| SH200-300-25 | 200 | 300 | 40 | 340 | 25 | ￥15,000 |
| SH200-300-30 | 200 | 300 | 35 | 335 | 30 | ￥15,000 |
| SH200-300-35 | 200 | 300 | 30 | 330 | 35 | ￥15,000 |
| SH200-400-20 | 200 | 400 | 54 | 454 | 20 | ￥16,000 |
| SH200-400-25 | 200 | 400 | 48 | 448 | 25 | ￥16,000 |
| SH200-400-30 | 200 | 400 | 44 | 444 | 30 | ￥16,000 |
| SH200-400-35 | 200 | 400 | 39 | 439 | 35 | ￥16,000 |
| SH200-500-20 | 200 | 500 | 65 | 565 | 20 | ￥17,500 |
| SH200-500-25 | 200 | 500 | 60 | 560 | 25 | ￥17,000 |
| SH200-500-30 | 200 | 500 | 55 | 555 | 30 | ￥17,000 |
| SH200-500-35 | 200 | 500 | 50 | 550 | 35 | ￥16,500 |
| SH200-600-20 | 200 | 600 | 76 | 676 | 20 | ￥19,000 |
| SH200-600-25 | 200 | 600 | 68 | 668 | 25 | ￥18,000 |
| SH200-600-30 | 200 | 600 | 58 | 658 | 30 | ￥18,000 |
| SH200-600-35 | 200 | 600 | 53 | 653 | 35 | ￥17,000 |
| SH200-700-20 | 200 | 700 | 85 | 785 | 20 | ￥20,000 |
| SH200-700-25 | 200 | 700 | 75 | 775 | 25 | ￥19,000 |
| SH200-700-30 | 200 | 700 | 65 | 765 | 30 | ￥18,500 |
| SH200-700-35 | 200 | 700 | 60 | 760 | 35 | ￥17,500 |
| SH200-800-20 | 200 | 800 | 98 | 898 | 20 | ￥21,000 |
| SH200-800-25 | 200 | 800 | 87 | 887 | 25 | ￥20,000 |
| SH200-800-30 | 200 | 800 | 75 | 875 | 30 | ￥19,000 |
| SH200-800-35 | 200 | 800 | 65 | 865 | 35 | ￥18,000 |
| SH200-900-20 | 200 | 900 | 110 | 1010 | 20 | ￥21,500 |
| SH200-900-25 | 200 | 900 | 95 | 995 | 25 | ￥20,500 |
| SH200-900-30 | 200 | 900 | 85 | 985 | 30 | ￥19,500 |
| SH200-900-35 | 200 | 900 | 75 | 975 | 35 | ￥18,500 |
| SH200-1000-20 | 200 | 1000 | 120 | 1120 | 20 | ￥22,000 |
| SH200-1000-25 | 200 | 1000 | 106 | 1106 | 25 | ￥21,000 |
| SH200-1000-30 | 200 | 1000 | 92 | 1092 | 30 | ￥20,000 |
| SH200-1000-35 | 200 | 1000 | 80 | 1080 | 35 | ￥19,000 |
| SH200-1500-20 | 200 | 1500 | 175 | 1675 | 20 | ￥27,000 |
| SH200-1500-25 | 200 | 1500 | 154 | 1654 | 25 | ￥25,000 |
| SH200-1500-30 | 200 | 1500 | 130 | 1630 | 30 | ￥24,000 |
| SH200-1500-35 | 200 | 1500 | 113 | 1613 | 35 | ￥22,000 |
| SH200-2000-20 | 200 | 2000 | 230 | 2230 | 20 | ￥33,000 |
| SH200-2000-25 | 200 | 2000 | 202 | 2202 | 25 | ￥33,000 |
| SH200-2000-30 | 200 | 2000 | 171 | 2171 | 30 | ￥28,000 |
| SH200-2000-35 | 200 | 2000 | 135 | 2135 | 35 | ￥25,000 |
SH400
| 型 式 | ジャバラ幅(mm) | ストローク (mm) | MIN(mm) | MAX(mm) | 折幅 (mm) | 価 格 |
|---|---|---|---|---|---|---|
| SH400-100-20 | 400 | 100 | 28 | 128 | 20 | ￥15,000 |
| SH400-100-25 | 400 | 100 | 25 | 125 | 25 | ￥15,000 |
| SH400-100-30 | 400 | 100 | 20 | 120 | 30 | ￥15,000 |
| SH400-100-35 | 400 | 100 | 17 | 117 | 35 | ￥15,000 |
| SH400-200-20 | 400 | 200 | 32 | 232 | 20 | ￥16,000 |
| SH400-200-25 | 400 | 200 | 29 | 229 | 25 | ￥16,000 |
| SH400-200-30 | 400 | 200 | 27 | 227 | 30 | ￥16,000 |
| SH400-200-35 | 400 | 200 | 24 | 224 | 35 | ￥16,000 |
| SH400-300-20 | 400 | 300 | 45 | 345 | 20 | ￥17,500 |
| SH400-300-25 | 400 | 300 | 40 | 340 | 25 | ￥17,500 |
| SH400-300-30 | 400 | 300 | 35 | 335 | 30 | ￥17,500 |
| SH400-300-35 | 400 | 300 | 30 | 330 | 35 | ￥17,500 |
| SH400-400-20 | 400 | 400 | 54 | 454 | 20 | ￥19,000 |
| SH400-400-25 | 400 | 400 | 48 | 448 | 25 | ￥19,000 |
| SH400-400-30 | 400 | 400 | 44 | 444 | 30 | ￥19,000 |
| SH400-400-35 | 400 | 400 | 39 | 439 | 35 | ￥19,000 |
| SH400-500-20 | 400 | 500 | 65 | 565 | 20 | ￥20,000 |
| SH400-500-25 | 400 | 500 | 60 | 560 | 25 | ￥20,000 |
| SH400-500-30 | 400 | 500 | 55 | 555 | 30 | ￥19,500 |
| SH400-500-35 | 400 | 500 | 50 | 550 | 35 | ￥19,500 |
| SH400-600-20 | 400 | 600 | 76 | 676 | 20 | ￥21,000 |
| SH400-600-25 | 400 | 600 | 68 | 668 | 25 | ￥21,000 |
| SH400-600-30 | 400 | 600 | 58 | 658 | 30 | ￥20,000 |
| SH400-600-35 | 400 | 600 | 53 | 653 | 35 | ￥20,000 |
| SH400-700-20 | 400 | 700 | 85 | 785 | 20 | ￥22,000 |
| SH400-700-25 | 400 | 700 | 75 | 775 | 25 | ￥22,000 |
| SH400-700-30 | 400 | 700 | 65 | 765 | 30 | ￥21,000 |
| SH400-700-35 | 400 | 700 | 60 | 760 | 35 | ￥21,000 |
| SH400-800-20 | 400 | 800 | 98 | 898 | 20 | ￥23,000 |
| SH400-800-25 | 400 | 800 | 87 | 887 | 25 | ￥23,000 |
| SH400-800-30 | 400 | 800 | 75 | 875 | 30 | ￥22,000 |
| SH400-800-35 | 400 | 800 | 65 | 865 | 35 | ￥22,000 |
| SH400-900-20 | 400 | 900 | 110 | 1010 | 20 | ￥24,000 |
| SH400-900-25 | 400 | 900 | 95 | 995 | 25 | ￥24,000 |
| SH400-900-30 | 400 | 900 | 85 | 985 | 30 | ￥23,000 |
| SH400-900-35 | 400 | 900 | 75 | 975 | 35 | ￥22,500 |
| SH400-1000-20 | 400 | 1000 | 120 | 1120 | 20 | ￥25,000 |
| SH400-1000-25 | 400 | 1000 | 106 | 1106 | 25 | ￥25,000 |
| SH400-1000-30 | 400 | 1000 | 92 | 1092 | 30 | ￥24,000 |
| SH400-1000-35 | 400 | 1000 | 80 | 1080 | 35 | ￥23,000 |
| SH400-1500-20 | 400 | 1500 | 175 | 1675 | 20 | ￥31,000 |
| SH400-1500-25 | 400 | 1500 | 154 | 1654 | 25 | ￥31,000 |
| SH400-1500-30 | 400 | 1500 | 130 | 1630 | 30 | ￥30,000 |
| SH400-1500-35 | 400 | 1500 | 113 | 1613 | 35 | ￥28,000 |
| SH400-2000-20 | 400 | 2000 | 230 | 2230 | 20 | ￥37,000 |
| SH400-2000-25 | 400 | 2000 | 202 | 2202 | 25 | ￥37,000 |
| SH400-2000-30 | 400 | 2000 | 171 | 2171 | 30 | ￥36,000 |
| SH400-2000-35 | 400 | 2000 | 135 | 2135 | 35 | ￥33,000 |
