丸型ジャバラ リング入りタイプ【MFF / ウレタン塩ビクロス】aaaaaxxxxxxxx

丸型ジャバラ リング入りタイプ【MFF / ウレタン塩ビクロス】

  • MFF
  • ウレタン塩ビクロス
通常価格：￥9,680～ ￥26,290 税込
￥9,680 ～ ￥26,290 税込

オプション価格：¥

商品コード： MFF15A-100 ～ MFF50A-900
関連カテゴリ

必須
数量
カートに追加しました。
カートへ進む

【生地】ウレタン塩ビクロス（0.32mm）

【リング】SUS

【取付板】SUS

【中間板】樹脂



12 時（正午）までのご注文で、翌々日に出荷いたします。

※ 土日は除きます。

例）金曜日12 時（正午）までのご注文は、翌週火曜日に出荷いたします。

※ 1日の出荷可能数を超えた場合は、3日以上かかる場合もございます。


  • ボールねじ・シリンダーロッド・ボールスプライン・スプライン・ジャッキ・ピニオンラックなどいろいろな軸を保護するジャバラカバーです。
  • 丸型ジャバラ リング入りは標準的なタイプです。筒状にした生地の中にリングを入れてジャバラにします。
  • ジャバラの谷部分に発生するシワを極力なくすため、ジャバラの山と山の間隔（ピッチ）を狭くし、よりシワの少ないジャバラに仕上げました。

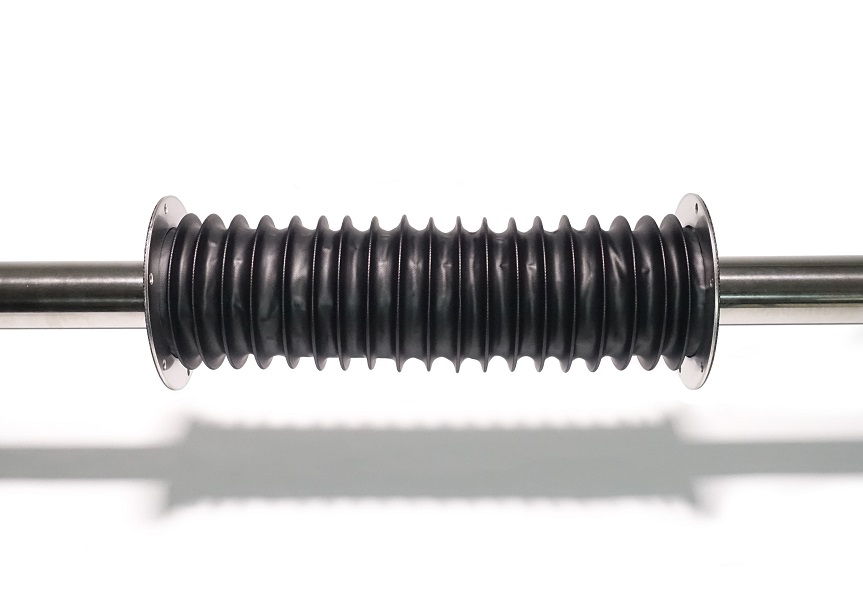

  • MFFタイプは、両側とも取付板（フランジ）タイプです。
  • MFF 取付板タイプ
  • MFB　取付板-帽子タイプ
  • MBB　帽子タイプ

材質

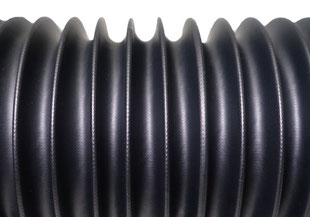

ウレタン塩ビクロス
生地 : ウレタン塩ビクロス
表面： PVC+TPU 樹脂
厚み： 0.32mm
基布： ポリエステル
リング
リング
材質： SUS

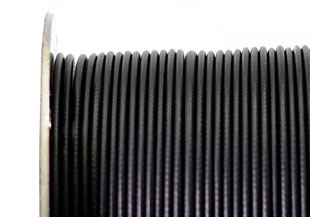

取付板（フランジ）
取付板（フランジ）
材質： SUS

エアー穴

エアー穴とは、伸縮させた際に、ジャバラ内部が密閉状態になるのを避けるための空気の逃げ穴です。エアー穴は内側からメッシュ加工がされており、粉塵等の浸入を防ぎます。

中間板

中間板とはジャバラの垂れを防止する板です。中間板はストロークが300mm以上のジャバラに組み込まれています。

図
中間板
中間板 材質： 樹脂
エアー穴
エアー穴

特徴

項　　目 評価 備　　考
耐水性 ○

・水がかかっても問題ありませんが、水没してしまうと水が浸入します。
耐油性 ○

・機械油、クーラントに対する性能に優れています。

※弊社機械室の掃除機ホースに使用しましたが、割れや硬化はありませんでした。
粉じん ○

・生地にコーティングがされております。

・粉塵に対して有効です。
耐熱性・耐寒性 ×

・生地はウレタンと塩ビの混合です。

・0℃～60℃程度の範囲でご使用ください。
不燃性・難燃性 ×

本製品は不燃・難燃用ではございません。
圧力 △×

・陰圧（－）がかかる場合：
少しの陰圧であれば問題ありません。

・陽圧（＋）がかかる場合：
陽圧がかかると生地が膨らみ芯材のリングが脱落します。
動作方向 ○

・水平、垂直どの方向でも動作可能です。
錆び ○

・生地は樹脂、リングおよび取付板はSUSです。
クリーンルーム △

・レベルによりますが糸から発塵があります。

・生地の断面と縫製部分で糸露出します。

・取付板タイプは縫製個所が無いので生地の断面部分のみになります。

オーダーメイド品をご要望の場合は、ジャバラ図鑑をご覧いただき、お問い合わせください。

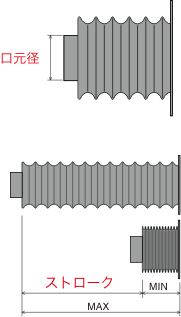

口元径

口元径とは、軸を通す口元の径です。

ストローク

ストロークとはジャバラの移動量です。
MAX-MIN =ストローク

口元径・ストローク

価格一覧（税抜）

■MFF15A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ15 MFF15A-100 30 130 100 0個 2個 φ50 φ17 4-φ5
P.C.D.60		 φ70 ¥8,800
MFF15A-200 50 250 200 0個 2個 ¥9,200
MFF15A-300 75 375 300 1個 4個 ¥10,600
MFF15A-400 105 505 400 1個 4個 ¥12,000
MFF15A-500 130 630 500 1個 4個 ¥13,500
MFF15A-600 150 750 600 2個 8個 ¥15,000
MFF15A-700 180 880 700 2個 8個 ¥17,400
MFF15A-800 180 880 700 2個 8個 ¥19,800
MFF15A-900 235 1135 900 3個 8個 ¥20,900
MFF15A-1000 260 1260 1000 3個 8個 ¥22,000

■MFB20A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ20 MFF20A-100 30 130 100 0個 2個 φ59 φ22 6-φ5
P.C.D.70		 φ80 ¥9,000
MFF20A-200 50 250 200 0個 2個 ¥9,400
MFB20A-300 75 375 300 1個 4個 ¥10,800
MFF20A-400 95 495 400 1個 4個 ¥12,200
MFF20A-500 110 610 500 1個 4個 ¥13,750
MFF20A-600 150 750 600 2個 8個 ¥15,300
MFF20A-700 165 865 700 2個 8個 ¥17,750
MFF20A-800 180 980 800 3個 8個 ¥20,200
MFF20A-900 200 1100 900 3個 8個 ¥21,300
MFF20A-1000 220 1220 1000 3個 8個 ¥22,400

■MFF25A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ25 MFF25A-100 30 130 100 0個 2個 φ70 φ28 6-φ5
P.C.D.80		 φ90 ¥9,100
MFF25A-200 50 250 200 0個 2個 ¥9,500
MFF25A-300 75 375 300 1個 4個 ¥11,050
MFF25A-400 95 495 400 1個 4個 ¥12,600
MFF25A-500 110 610 500 1個 4個 ¥14,050
MFF25A-600 150 750 600 2個 8個 ¥15,500
MFF25A-700 175 875 700 2個 8個 ¥17,900
MFF25A-800 200 1000 800 3個 8個 ¥20,300
MFF25A-900 220 1120 900 3個 8個 ¥21,600
MFF25A-1000 240 1240 1000 3個 8個 ¥22,900

■MFF32A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ32 MFF32A-100 30 130 100 0個 2個 φ75 φ35 6-φ5
P.C.D.85		 φ95 ¥9,100
MFF32A-200 50 250 200 0個 2個 ¥9,500
MFF32A-300 75 375 300 1個 4個 ¥11,050
MFF32A-400 95 495 400 1個 4個 ¥12,600
MFF32A-500 110 610 500 1個 4個 ¥14,050
MFF32A-600 150 750 600 2個 8個 ¥15,500
MFF32A-700 170 870 700 2個 8個 ¥17,900
MFF32A-800 190 990 800 3個 8個 ¥20,300
MFF32A-900 205 1105 900 3個 8個 ¥21,600
MFF32A-1000 220 1220 1000 3個 8個 ¥22,900

■MFF40A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ40 MFF40A-100 25 125 100 0個 2個 φ94 φ44 6-φ5
P.C.D.105		 φ115 ¥9,200
MFF40A-200 45 250 200 0個 2個 ¥9,700
MFF40A-300 65 365 300 1個 4個 ¥11,350
MFF40A-400 90 490 400 1個 4個 ¥13,000
MFF40A-500 105 605 500 1個 4個 ¥14,500
MFF40A-600 130 730 600 2個 8個 ¥16,000
MFF40A-700 155 855 700 2個 8個 ¥18,550
MFF40A-800 180 980 800 3個 8個 ¥21,100
MFF40A-900 195 1100 900 3個 8個 ¥22,500
MFF40A-1000 210 1220 1000 3個 8個 ¥23,900

■MFF50A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ50 MFF50A-100 25 125 100 0個 2個 φ110 φ55 6-φ5
P.C.D.120		 φ130 ¥9,200
MFF50A-200 45 245 200 0個 2個 ¥9,700
MFF50A-300 65 365 300 1個 4個 ¥11,350
MFF50A-400 80 480 400 1個 4個 ¥13,000
MFF50A-500 100 600 500 1個 4個 ¥14,500
MFF50A-600 130 730 600 2個 8個 ¥16,000
MFF50A-700 145 845 700 2個 8個 ¥18,550
MFF50A-800 145 845 700 2個 8個 ¥21,100
MFF50A-900 185 1090 900 3個 8個 ¥22,500
MFF50A-1000 210 1220 1000 3個 8個 ¥23,900
