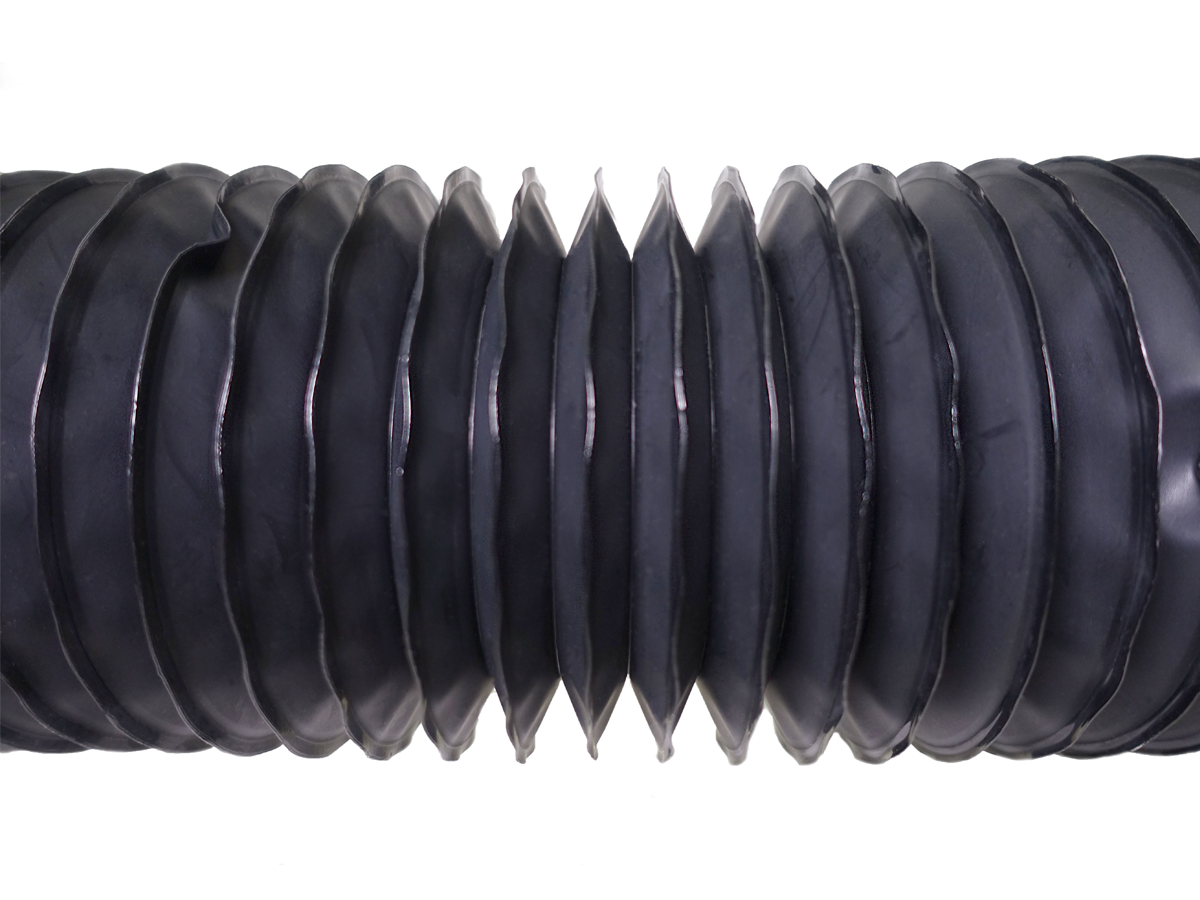

蛇腹ショップ / 丸型ジャバラ高周波タイプ　【WMFF/エアー穴あり】

丸型ジャバラ高周波タイプ　【WMFF/エアー穴あり】aaaaaxxxxxxxx

丸型ジャバラ高周波タイプ　【WMFF/エアー穴あり】

エアー穴あり

通常価格：￥8,580～￥34,650 税込

￥8,580 ～￥34,650 税込

オプション価格：¥

商品コード： WMFF15-100 ～ WMFF50-900

材質

エアー穴

エアー穴とは、伸縮させた際に、ジャバラ内部が密閉状態になるのを避けるための空気の逃げ穴です。エアー穴は内側からメッシュ加工がされており、粉塵等の浸入を防ぎます。

中間板

中間板とはジャバラの垂れを防止する板です。中間板はストロークが400mm以上のジャバラに組み込まれています。

オーダーメイド品をご要望の場合は、ジャバラ図鑑をご覧いただき、お問い合わせください。

口元径

口元径とは、軸を通す口元の径です。

ストローク

ストロークとはジャバラの移動量です。
MAX-MIN =ストローク

エアー穴あり　価格一覧（税抜）

WMFF　軸径φ15

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF15-100	100	13	113	0個	4個	有	φ75	6 x 2-φ5 P.C.D.85	φ95	¥7,800
WMFF15-200	200	19	219	0個	4個	有				¥8,800
WMFF15-300	300	26	326	0個	6個	有				¥9,800
WMFF15-400	400	35	435	1個	6個	有				¥12,500
WMFF15-500	500	41	541	1個	8個	有				¥14,100
WMFF15-600	600	56	656	1個	12個	有				¥18,300
WMFF15-700	700	64	764	1個	12個	有				¥19,400
WMFF15-800	800	73	873	2個	12個	有				¥22,300
WMFF15-900	900	78	978	2個	16個	有				¥23,300
WMFF15-1000	1000	85	1085	2個	16個	有				¥24,600

WMFF　軸径φ20

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF20-100	100	13	113	0個	4個	有	φ80	6 x 2-φ5 P.C.D.90	φ100	¥7,900
WMFF20-200	200	19	219	0個	4個	有				¥8,900
WMFF20-300	300	26	326	0個	6個	有				¥9,900
WMFF20-400	400	35	435	1個	6個	有				¥12,600
WMFF20-500	500	41	541	1個	8個	有				¥14,200
WMFF20-600	600	56	656	1個	12個	有				¥18,400
WMFF20-700	700	64	764	1個	12個	有				¥19,500
WMFF20-800	800	73	873	2個	12個	有				¥22,400
WMFF20-900	900	78	978	2個	16個	有				¥23,400
WMFF20-1000	1000	85	1085	2個	16個	有				¥24,800

WMFF　軸径φ25

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF25-100	100	13	113	0個	4個	有	φ85	6 x 2-φ5 P.C.D.95	φ105	¥8,000
WMFF25-200	200	19	219	0個	4個	有				¥9,200
WMFF25-300	300	26	326	0個	6個	有				¥10,400
WMFF25-400	400	35	435	1個	6個	有				¥13,350
WMFF25-500	500	41	541	1個	8個	有				¥14,950
WMFF25-600	600	56	656	1個	12個	有				¥19,050
WMFF25-700	700	64	764	1個	12個	有				¥20,250
WMFF25-800	800	73	873	2個	12個	有				¥23,300
WMFF25-900	900	78	978	2個	16個	有				¥24,300
WMFF25-1000	1000	85	1085	2個	16個	有				¥25,600

WMFF　軸径φ32

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF32-100	100	13	113	0個	4個	有	φ95	6 x 2-φ5 P.C.D.105	φ115	¥8,100
WMFF32-200	200	19	219	0個	4個	有				¥9,500
WMFF32-300	300	26	326	0個	6個	有				¥10,700
WMFF32-400	400	35	435	1個	6個	有				¥13,750
WMFF32-500	500	41	541	1個	8個	有				¥15,250
WMFF32-600	600	56	656	1個	12個	有				¥19,750
WMFF32-700	700	64	764	1個	12個	有				¥20,950
WMFF32-800	800	73	873	2個	12個	有				¥24,000
WMFF32-900	900	78	978	2個	16個	有				¥25,600
WMFF32-1000	1000	85	1085	2個	16個	有				¥26,900

WMFF　軸径φ40

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF40-100	100	13	113	0 個	4個	有	φ105	6 x 2-φ5 P.C.D.115	φ125	¥8,600
WMFF40-200	200	19	219	0 個	4個	有				¥9,800
WMFF40-300	300	26	326	0 個	6個	有				¥11,200
WMFF40-400	400	35	435	1 個	6個	有				¥14,300
WMFF40-500	500	41	541	1 個	8個	有				¥16,200
WMFF40-600	600	56	656	1 個	12個	有				¥21,000
WMFF40-700	700	64	764	1 個	12個	有				¥22,400
WMFF40-800	800	73	873	2 個	12個	有				¥26,000
WMFF40-900	900	78	978	2 個	16個	有				¥27,400
WMFF40-1000	1000	85	1085	2 個	16個	有				¥28,900

WMFF　軸径φ50

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF50-100	100	13	113	0個	4個	有	φ120	6 x 2-φ5 P.C.D.120	φ140	¥9,000
WMFF50-200	200	19	219	0個	4個	有				¥10,500
WMFF50-300	300	26	326	0個	6個	有				¥12,100
WMFF50-400	400	35	435	1個	6個	有				¥15,800
WMFF50-500	500	41	541	1個	8個	有				¥17,800
WMFF50-600	600	56	656	1個	12個	有				¥22,700
WMFF50-700	700	64	764	1個	12個	有				¥24,300
WMFF50-800	800	73	873	2個	12個	有				¥28,200
WMFF50-900	900	78	978	2個	16個	有				¥29,900
WMFF50-1000	1000	85	1085	2個	16個	有				¥31,500
