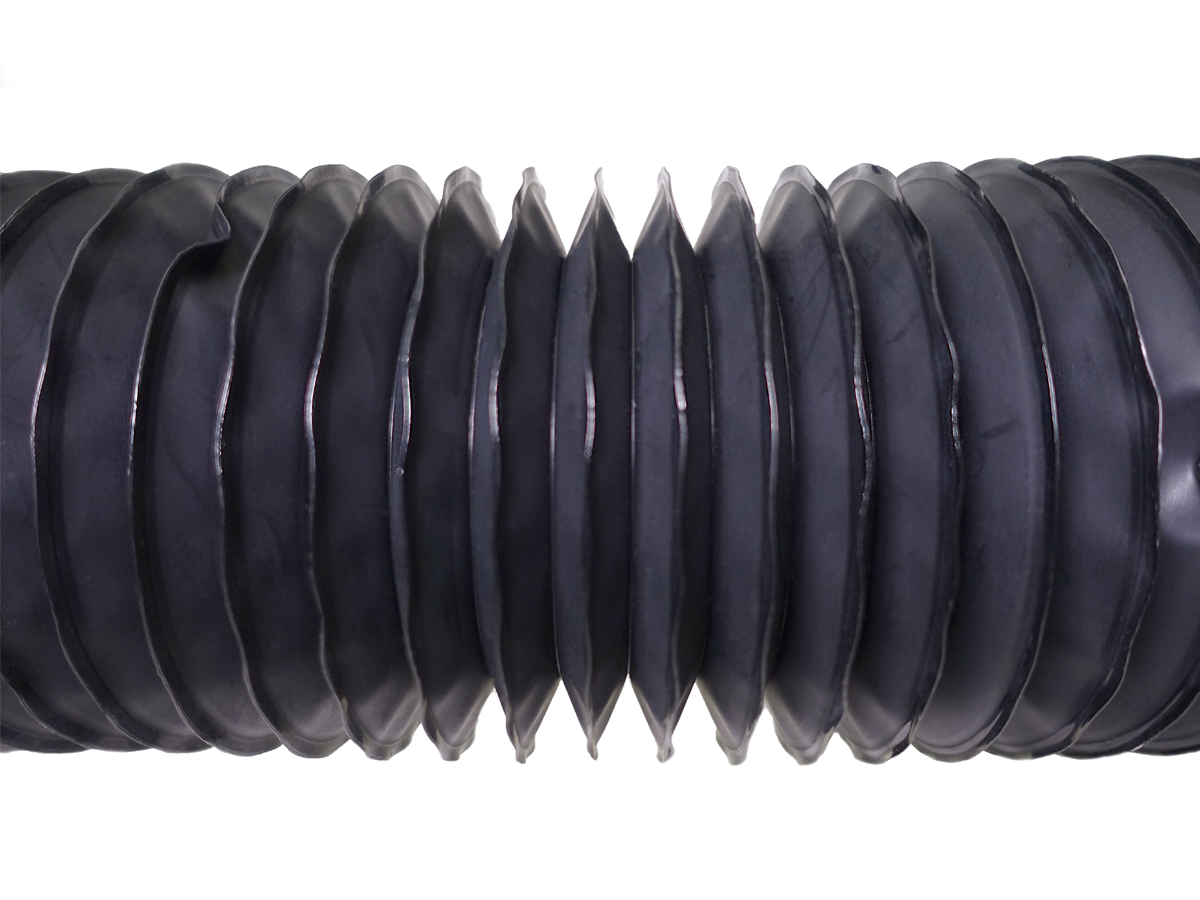

蛇腹ショップ / 丸型ジャバラ高周波タイプ　【WMFF/エアー穴なし】

丸型ジャバラ高周波タイプ　【WMFF/エアー穴なし】aaaaaxxxxxxxx

丸型ジャバラ高周波タイプ　【WMFF/エアー穴なし】

エアー穴なし

通常価格：￥8,030～￥33,110 税込

￥8,030 ～￥33,110 税込

オプション価格：¥

商品コード： WMFF15-1000N ～ WMFF50-900N

材質

エアー穴

エアー穴とは、伸縮させた際に、ジャバラ内部が密閉状態になるのを避けるための空気の逃げ穴です。エアー穴は内側からメッシュ加工がされており、粉塵等の浸入を防ぎます。

中間板

中間板とはジャバラの垂れを防止する板です。中間板はストロークが400mm以上のジャバラに組み込まれています。

オーダーメイド品をご要望の場合は、ジャバラ図鑑をご覧いただき、お問い合わせください。

口元径

口元径とは、軸を通す口元の径です。

ストローク

ストロークとはジャバラの移動量です。
MAX-MIN =ストローク

エアー穴なし　価格一覧（税抜）

WMFF　軸径φ15

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF15-100N	100	13	113	0個	4個	無	φ75	6 x 2-φ5 P.C.D.85	φ95	¥7,300
WMFF15-200N	200	19	219	0個	4個	無				¥8,300
WMFF15-300N	300	26	326	0個	6個	無				¥9,300
WMFF15-400N	400	35	435	1個	6個	無				¥12,000
WMFF15-500N	500	41	541	1個	8個	無				¥13,200
WMFF15-600N	600	56	656	1個	12個	無				¥17,300
WMFF15-700N	700	64	764	1個	12個	無				¥18,400
WMFF15-800N	800	73	873	2個	12個	無				¥20,900
WMFF15-900N	900	78	978	2個	16個	無				¥21,900
WMFF15-1000N	1000	85	1085	2個	16個	無				¥23,000

WMFF　軸径φ20

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF20-100N	100	13	113	0個	4個	無	φ80	6 x 2-φ5 P.C.D.90	φ100	¥7,400
WMFF20-200N	200	19	219	0個	4個	無				¥8,400
WMFF20-300N	300	26	326	0個	6個	無				¥9,400
WMFF20-400N	400	35	435	1個	6個	無				¥12,100
WMFF20-500N	500	41	541	1個	8個	無				¥13,300
WMFF20-600N	600	56	656	1個	12個	無				¥17,400
WMFF20-700N	700	64	764	1個	12個	無				¥18,500
WMFF20-800N	800	73	873	2個	12個	無				¥21,000
WMFF20-900N	900	78	978	2個	16個	無				¥22,000
WMFF20-1000N	1000	85	1085	2個	16個	無				¥23,200

WMFF　軸径φ25

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF25-100N	100	13	113	0個	4個	無	φ85	6 x 2-φ5 P.C.D.95	φ105	¥7,500
WMFF25-200N	200	19	219	0個	4個	無				¥8,700
WMFF25-300N	300	26	326	0個	6個	無				¥9,900
WMFF25-400N	400	35	435	1個	6個	無				¥12,750
WMFF25-500N	500	41	541	1個	8個	無				¥13,950
WMFF25-600N	600	56	656	1個	12個	無				¥18,050
WMFF25-700N	700	64	764	1個	12個	無				¥19,350
WMFF25-800N	800	73	873	2個	12個	無				¥21,900
WMFF25-900N	900	78	978	2個	16個	無				¥22,800
WMFF25-1000N	1000	85	1085	2個	16個	無				¥24,100

WMFF　軸径φ32

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF32-100N	100	13	113	0個	4個	無	φ95	6 x 2-φ5 P.C.D.105	φ115	¥7,600
WMFF32-200N	200	19	219	0個	4個	無				¥9,000
WMFF32-300N	300	26	326	0個	6個	無				¥10,300
WMFF32-400N	400	35	435	1個	6個	無				¥13,250
WMFF32-500N	500	41	541	1個	8個	無				¥14,350
WMFF32-600N	600	56	656	1個	12個	無				¥18,850
WMFF32-700N	700	64	764	1個	12個	無				¥20,150
WMFF32-800N	800	73	873	2個	12個	無				¥23,100
WMFF32-900N	900	78	978	2個	16個	無				¥24,100
WMFF32-1000N	1000	85	1085	2個	16個	無				¥25,500

WMFF　軸径φ40

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF40-100N	100	13	113	0 個	4個	無	φ105	6 x 2-φ5 P.C.D.115	φ125	¥8,200
WMFF40-200N	200	19	219	0 個	4個	無				¥9,600
WMFF40-300N	300	26	326	0 個	6個	無				¥10,800
WMFF40-400N	400	35	435	1 個	6個	無				¥13,900
WMFF40-500N	500	41	541	1 個	8個	無				¥15,400
WMFF40-600N	600	56	656	1 個	12個	無				¥20,000
WMFF40-700N	700	64	764	1 個	12個	無				¥21,500
WMFF40-800N	800	73	873	2 個	12個	無				¥24,600
WMFF40-900N	900	78	978	2 個	16個	無				¥26,000
WMFF40-1000N	1000	85	1085	2 個	16個	無				¥27,500

WMFF　軸径φ50

品　番	ストローク (mm)	MIN (mm)	MAX (mm)	中間板個数	エアー穴個数	エアー穴有無	ジャバラ外径	取付穴	フランジ外径	価格
WMFF50-100N	100	13	113	0個	4個	無	φ120	6 x 2-φ5 P.C.D.120	φ140	¥8,500
WMFF50-200N	200	19	219	0個	4個	無				¥10,000
WMFF50-300N	300	26	326	0個	6個	無				¥11,600
WMFF50-400N	400	35	435	1個	6個	無				¥15,300
WMFF50-500N	500	41	541	1個	8個	無				¥16,900
WMFF50-600N	600	56	656	1個	12個	無				¥21,700
WMFF50-700N	700	64	764	1個	12個	無				¥23,300
WMFF50-800N	800	73	873	2個	12個	無				¥26,800
WMFF50-900N	900	78	978	2個	16個	無				¥28,500
WMFF50-1000N	1000	85	1085	2個	16個	無				¥30,100
