丸型ジャバラ リング入りタイプ【MBB / ウレタン塩ビクロス】aaaaaxxxxxxxx

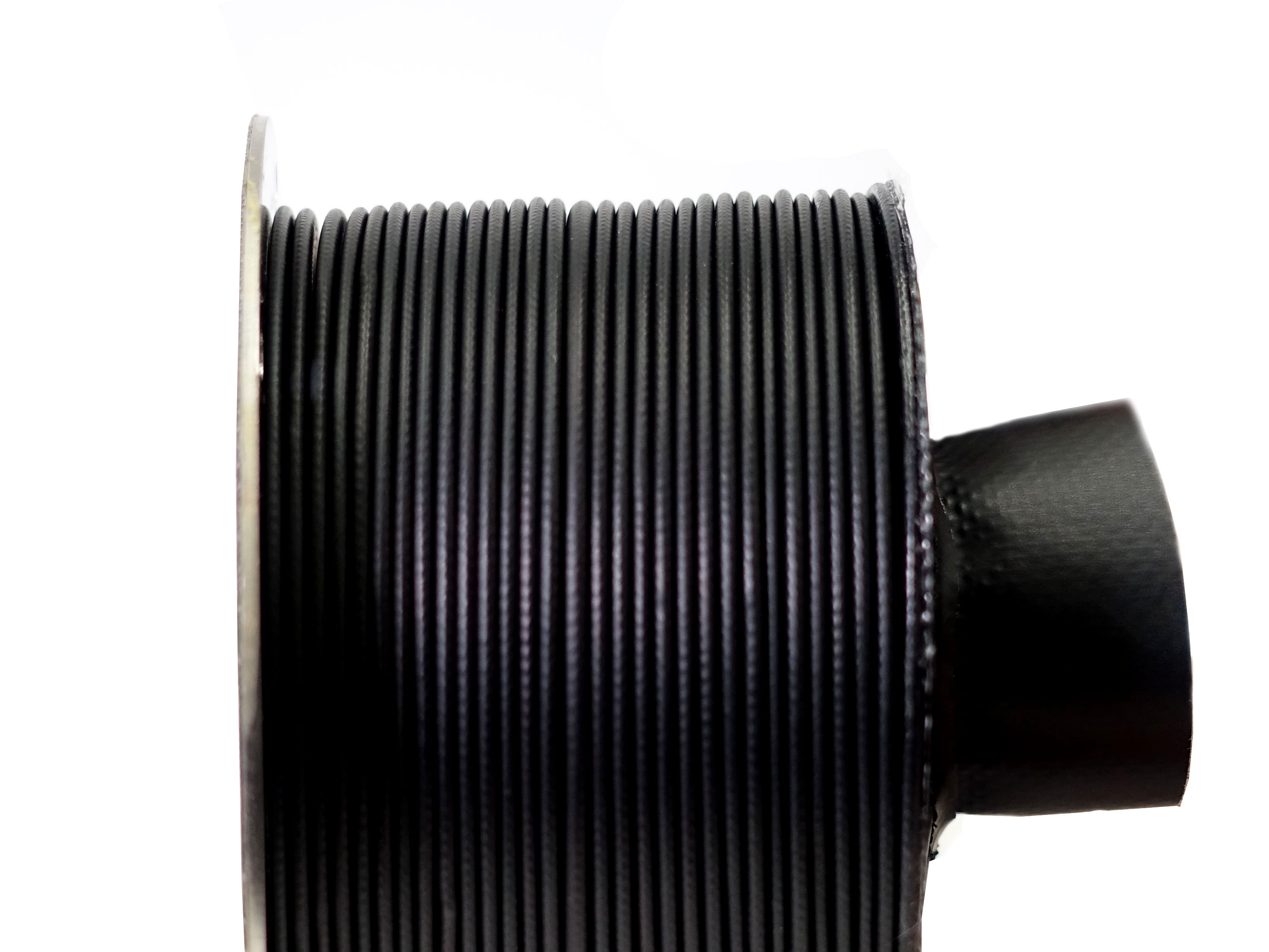

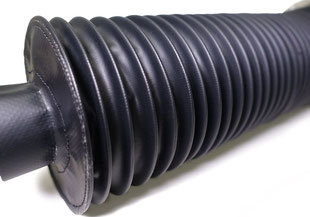

丸型ジャバラ リング入りタイプ【MBB / ウレタン塩ビクロス】

  • MBB
  • ウレタン塩ビクロス
通常価格：￥10,560～ ￥32,890 税込
￥10,560 ～ ￥32,890 税込

オプション価格：¥

商品コード： MBB15A-100 ～ MBB50A-900
関連カテゴリ

必須
必須
必須
数量
カートに追加しました。
カートへ進む

【生地】ウレタン塩ビクロス（0.32mm）

【リング】SUS

【バンド】SUS

【中間板】樹脂



12 時（正午）までのご注文で、翌々日に出荷いたします。

※ 土日は除きます。

例）金曜日12 時（正午）までのご注文は、翌週火曜日に出荷いたします。

※ 1日の出荷可能数を超えた場合は、3日以上かかる場合もございます。


  • ボールねじ・シリンダーロッド・ボールスプライン・スプライン・ジャッキ・ピニオンラックなどいろいろな軸を保護するジャバラカバーです。
  • 丸型ジャバラ リング入りは標準的なタイプです。筒状にした生地の中にリングを入れてジャバラにします。
  • ジャバラの谷部分に発生するシワを極力なくすため、ジャバラの山と山の間隔（ピッチ）を狭くし、よりシワの少ないジャバラに仕上げました。
  • MBBタイプは、両側ともバンド締めタイプです。
  • MFF 取付板タイプ
  • MFB　取付板-帽子タイプ
  • MBB　帽子タイプ

材質

ウレタン塩ビクロス
生地 : ウレタン塩ビクロス
表面： PVC+TPU 樹脂
厚み： 0.32mm
基布： ポリエステル
リング
リング
材質： SUS
バンド
バンド
材質： SUS

エアー穴

エアー穴とは、伸縮させた際に、ジャバラ内部が密閉状態になるのを避けるための空気の逃げ穴です。エアー穴は内側からメッシュ加工がされており、粉塵等の浸入を防ぎます。

中間板

中間板とはジャバラの垂れを防止する板です。中間板はストロークが300mm以上のジャバラに組み込まれています。

図
中間板
中間板 材質： 樹脂
エアー穴
エアー穴

特徴

項　　目 評価 備　　考
耐水性 ○

・水がかかっても問題ありませんが、水没してしまうと水が浸入します。
耐油性 ○

・機械油、クーラントに対する性能に優れています。

※弊社機械室の掃除機ホースに使用しましたが、割れや硬化はありませんでした。
粉じん ○

・生地にコーティングがされております。

・粉塵に対して有効です。
耐熱性・耐寒性 ×

・生地はウレタンと塩ビの混合です。

・0℃～60℃程度の範囲でご使用ください。
不燃性・難燃性 ×

本製品は不燃・難燃用ではございません。
圧力 △×

・陰圧（－）がかかる場合：
少しの陰圧であれば問題ありません。

・陽圧（＋）がかかる場合：
陽圧がかかると生地が膨らみ芯材のリングが脱落します。
動作方向 ○

・水平、垂直どの方向でも動作可能です。
錆び ○

・生地は樹脂、リングおよび取付板はSUSです。
クリーンルーム △

・レベルによりますが糸から発塵があります。

・生地の断面と縫製部分で糸露出します。

・取付板タイプは縫製個所が無いので生地の断面部分のみになります。

オーダーメイド品をご要望の場合は、ジャバラ図鑑をご覧いただき、お問い合わせください。

口元径

口元径とは、軸を通す口元の径です。

ストローク

ストロークとはジャバラの移動量です。
MAX-MIN =ストローク

口元径・ストローク

価格一覧（税抜）

■MBB15A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ15 MBB15A-100 30 130 100 0個 2個 φ50 φ17 4-φ5
P.C.D.60		 φ70 ¥9,600
MBB15A-200 50 250 200 0個 2個 ¥10,100
MBB15A-300 75 375 300 1個 4個 ¥11,900
MBB15A-400 105 505 400 1個 4個 ¥13,800
MBB15A-500 130 630 500 1個 4個 ¥15,800
MBB15A-600 150 750 600 2個 8個 ¥17,800
MBB15A-700 180 880 700 2個 8個 ¥21,000
MBB15A-800 210 1010 800 3個 8個 ¥24,300
MBB15A-900 235 1135 900 3個 8個 ¥25,700
MBB15A-1000 260 1260 1000 3個 8個 ¥27,200

■MBB20A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ20 MBB20A-100 30 130 100 0個 2個 φ59 φ22 6-φ5
P.C.D.70		 φ80 ¥9,900
MBB20A-200 50 250 200 0個 2個 ¥10,400
MBB20A-300 75 375 300 1個 4個 ¥12,300
MBB20A-400 95 495 400 1個 4個 ¥14,100
MBB20A-500 110 610 500 1個 4個 ¥16,100
MBB20A-600 150 750 600 2個 8個 ¥18,200
MBB20A-700 165 865 700 2個 8個 ¥21,400
MBB20A-800 180 980 800 3個 8個 ¥24,600
MBB20A-900 200 1100 900 3個 8個 ¥26,100
MBB20A-1000 220 1220 1000 3個 8個 ¥27,500

■MBB25A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ25 MBB25A-100 30 130 100 0個 2個 φ70 φ28 6-φ5
P.C.D.80		 φ90 ¥10,200
MBB25A-200 50 250 200 0個 2個 ¥11,000
MBB25A-300 75 375 300 1個 4個 ¥13,000
MBB25A-400 95 495 400 1個 4個 ¥15,000
MBB25A-500 110 610 500 1個 4個 ¥17,000
MBB25A-600 150 750 600 2個 8個 ¥18,900
MBB25A-700 175 875 700 2個 8個 ¥22,000
MBB25A-800 200 1000 800 3個 8個 ¥25,100
MBB25A-900 220 1120 900 3個 8個 ¥26,900
MBB25A-1000 240 1240 1000 3個 8個 ¥28,600

■MBB32A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ32 MBB32A-100 30 130 100 0個 2個 φ75 φ35 6-φ5
P.C.D.85		 φ95 ¥10,200
MBB32A-200 50 250 200 0個 2個 ¥11,000
MBB32A-300 75 375 300 1個 4個 ¥13,000
MBB32A-400 95 495 400 1個 4個 ¥15,000
MBB32A-500 110 610 500 1個 4個 ¥17,000
MBB32A-600 150 750 600 2個 8個 ¥18,900
MBB32A-700 170 870 700 2個 8個 ¥22,000
MBB32A-800 190 990 800 3個 8個 ¥25,100
MBB32A-900 205 1105 900 3個 8個 ¥26,900
MBB32A-1000 220 1220 1000 3個 8個 ¥28,600

■MBB40A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ40 MBB40A-100 25 125 100 0個 2個 φ94 φ44 6-φ5
P.C.D.105		 φ115 ¥10,400
MBB40A-200 45 250 200 0個 2個 ¥11,200
MBB40A-300 65 365 300 1個 4個 ¥13,400
MBB40A-400 90 490 400 1個 4個 ¥15,500
MBB40A-500 105 605 500 1個 4個 ¥17,600
MBB40A-600 130 730 600 2個 8個 ¥19,500
MBB40A-700 155 855 700 2個 8個 ¥22,800
MBB40A-800 180 980 800 3個 8個 ¥26,200
MBB40A-900 195 1100 900 3個 8個 ¥28,100
MBB40A-1000 210 1220 1000 3個 8個 ¥29,900

■MBB50A

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ50 MBB50A-100 25 125 100 0個 2個 φ110 φ55 6-φ5
P.C.D.120		 φ130 ¥10,400
MBB50A-200 45 245 200 0個 2個 ¥11,200
MBB50A-300 65 365 300 1個 4個 ¥13,400
MBB50A-400 80 480 400 1個 4個 ¥15,500
MBB50A-500 100 600 500 1個 4個 ¥17,600
MBB50A-600 130 730 600 2個 8個 ¥19,500
MBB50A-700 145 845 700 2個 8個 ¥22,800
MBB50A-800 160 960 800 3個 8個 ¥26,200
MBB50A-900 185 1090 900 3個 8個 ¥28,100
MBB50A-1000 210 1220 1000 3個 8個 ¥29,900
