丸型ジャバラ リング入りタイプ【MBB / CRゴムクロス】aaaaaxxxxxxxx

丸型ジャバラ リング入りタイプ【MBB / CRゴムクロス】

  • MBB
  • CRゴム
通常価格：￥6,336～ ￥19,888 税込
￥6,336 ～ ￥19,888 税込

オプション価格：¥

商品コード： MBB15CR-100 ～ MBB50CR-900
関連カテゴリ

必須
必須
必須
数量
カートに追加しました。
カートへ進む

【生地】CRゴムクロス

【リング】SUS

【バンド】SUS

【中間板】樹脂



12 時（正午）までのご注文で、翌々日に出荷いたします。

※ 土日は除きます。

例）金曜日12 時（正午）までのご注文は、翌週火曜日に出荷いたします。

※ 1日の出荷可能数を超えた場合は、3日以上かかる場合もございます。


  • 工業用品に広く使用されている、CRゴムクロスの丸型ジャバラです。
  • 耐薬品・耐水・耐油・粉塵に強く、特に耐薬品性に優れており、酸にもアルカリにも強さを発揮します。
  • ウレタン塩ビクロスより安価で、初めてジャバラを試してみたい方におススメの製品です。
  • ボールねじ・シリンダーロッド・ボールスプライン・スプライン・ジャッキ・ピニオンラックなどいろいろな軸を保護するジャバラカバーです。
  • 丸型ジャバラ リング入りは標準的なタイプです。筒状にした生地の中にリングを入れてジャバラにします。
  • 丸型のジャバラでは安価なタイプです。
  • MFBタイプは、片側取付板（フランジ）、片側バンド締めタイプです。
  • MFF 取付板タイプ
  • MFB　取付板-帽子タイプ
  • MBB　帽子タイプ

材質

CRゴムクロス
生地 : CRゴムクロス
表面： CRゴム
厚み： 0.38mm
基布： ナイロン
リング
リング
材質： SUS
取付板（フランジ）
取付板（フランジ）
材質： SUS

エアー穴

エアー穴とは、伸縮させた際に、ジャバラ内部が密閉状態になるのを避けるための空気の逃げ穴です。エアー穴は内側からメッシュ加工がされており、粉塵等の浸入を防ぎます。

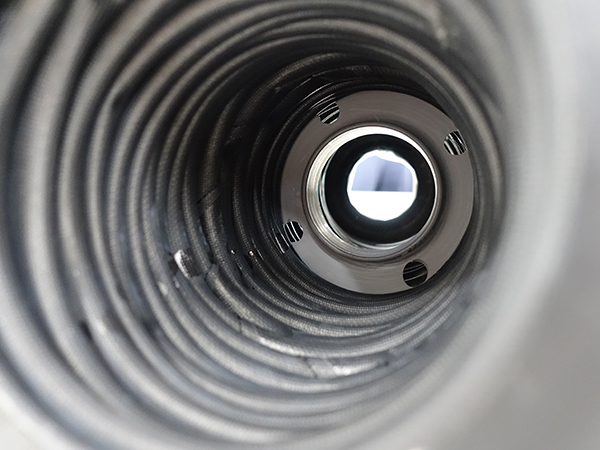

中間板

中間板とはジャバラの垂れを防止する板です。中間板はストロークが300mm以上のジャバラに組み込まれています。

図
中間板
中間板 材質： 樹脂
エアー穴
エアー穴

特徴

項　　目 評価 備　　考
耐薬品性 ◎

・酸性、アルカリ性ともに強さを発揮します。
耐水性 ○

・水がかかっても問題ありませんが、水没してしまうと水が浸入します。
耐油性 ○

・機械油、クーラントに対する性能に優れています。

※縫製部からクーラントが浸水する場合があります。
粉じん ○

・生地にコーティングがされております。

・粉塵に対して有効です。
耐熱性・耐寒性 ×

・生地はCRゴムコーティングです。

・0℃～60℃程度の範囲でご使用ください。
不燃性・難燃性 ×

本製品は不燃・難燃用ではございません。
圧力 △×

・陰圧（－）がかかる場合：
少しの陰圧であれば問題ありません。

・陽圧（＋）がかかる場合：
陽圧がかかると生地が膨らみ芯材のリングが脱落します。
動作方向 ○

・水平、垂直どの方向でも動作可能です。
錆び ○

・生地は樹脂、リングおよび取付板はSUSです。
クリーンルーム △

・レベルによりますが糸から発塵があります。

・生地の断面と縫製部分で糸露出します。

・取付板タイプは縫製個所が無いので生地の断面部分のみになります。

オーダーメイド品をご要望の場合は、ジャバラ図鑑をご覧いただき、お問い合わせください。

口元径

口元径とは、軸を通す口元の径です。

ストローク

ストロークとはジャバラの移動量です。
MAX-MIN =ストローク

口元径・ストローク

価格一覧（税抜）

■MBB15CR

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ15 MBB15CR-100 30 130 100 0個 2個 φ50 φ17 4-φ5
P.C.D.60		 φ70 ¥5,760
MBB15CR-200 50 250 200 0個 2個 ¥6,080
MBB15CR-300 75 375 300 1個 4個 ¥7,200
MBB15CR-400 105 505 400 1個 4個 ¥8,320
MBB15CR-500 130 630 500 1個 4個 ¥9,520
MBB15CR-600 150 750 600 2個 8個 ¥10,720
MBB15CR-700 180 880 700 2個 8個 ¥12,680
MBB15CR-800 210 1010 800 3個 8個 ¥14,640
MBB15CR-900 235 1135 900 3個 8個 ¥15,520
MBB15CR-1000 260 1260 1000 3個 8個 ¥16,400

■MBB20CR

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ20 MBB20CR-100 30 130 100 0個 2個 φ59 φ22 6-φ5
P.C.D.70		 φ80 ¥5,920
MBB20CR-200 50 250 200 0個 2個 ¥6,240
MBB20CR-300 75 375 300 1個 4個 ¥7,360
MBB20CR-400 95 495 400 1個 4個 ¥8,480
MBB20CR-500 110 610 500 1個 4個 ¥9,720
MBB20CR-600 150 750 600 2個 8個 ¥10,960
MBB20CR-700 165 865 700 2個 8個 ¥12,920
MBB20CR-800 180 980 800 3個 8個 ¥14,880
MBB20CR-900 200 1100 900 3個 8個 ¥15,760
MBB20CR-1000 220 1220 1000 3個 8個 ¥16,640

■MBB25CR

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ25 MBB25CR-100 30 130 100 0個 2個 φ70 φ28 6-φ5
P.C.D.80		 φ90 ¥6,160
MBB25CR-200 50 250 200 0個 2個 ¥6,560
MBB25CR-300 75 375 300 1個 4個 ¥7,800
MBB25CR-400 95 495 400 1個 4個 ¥9,040
MBB25CR-500 110 610 500 1個 4個 ¥10,200
MBB25CR-600 150 750 600 2個 8個 ¥11,360
MBB25CR-700 175 875 700 2個 8個 ¥13,280
MBB25CR-800 200 1000 800 3個 8個 ¥15,200
MBB25CR-900 220 1120 900 3個 8個 ¥16,240
MBB25CR-1000 240 1240 1000 3個 8個 ¥17,280

■MBB32CR

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ32 MBB32CR-100 30 130 100 0個 2個 φ75 φ35 6-φ5
P.C.D.85		 φ95 ¥6,160
MBB32CR-200 50 250 200 0個 2個 ¥6,560
MBB32CR-300 75 375 300 1個 4個 ¥7,800
MBB32CR-400 95 495 400 1個 4個 ¥9,040
MBB32CR-500 110 610 500 1個 4個 ¥10,200
MBB32CR-600 150 750 600 2個 8個 ¥11,360
MBB32CR-700 170 870 700 2個 8個 ¥13,280
MBB32CR-800 190 990 800 3個 8個 ¥15,200
MBB32CR-900 205 1105 900 3個 8個 ¥16,240
MBB32CR-1000 220 1220 1000 3個 8個 ¥17,280

■MBB40CR

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ40 MBB40CR-100 25 125 100 0個 2個 φ94 φ44 6-φ5
P.C.D.105		 φ115 ¥6,240
MBB40CR-200 45 250 200 0個 2個 ¥6,720
MBB40CR-300 65 365 300 1個 4個 ¥8,040
MBB40CR-400 90 490 400 1個 4個 ¥9,360
MBB40CR-500 105 605 500 1個 4個 ¥10,560
MBB40CR-600 130 730 600 2個 8個 ¥11,760
MBB40CR-700 155 855 700 2個 8個 ¥13,800
MBB40CR-800 180 980 800 3個 8個 ¥15,840
MBB40CR-900 195 1100 900 3個 8個 ¥16,960
MBB40CR-1000 210 1220 1000 3個 8個 ¥18,080

■MBB50CR

軸径
(mm)		 品番 MIN
(mm)		 MAX
(mm)		 ストローク
(mm)		 中間板 エアー穴 ジャバラ
外径
(mm)		 中間
内径
(mm)		 取付穴 フランジ
外径
(mm)		 価格
φ50 MBB50CR-100 25 125 100 0個 2個 φ110 φ55 6-φ5
P.C.D.120		 φ130 ¥6,240
MBB50CR-200 45 245 200 0個 2個 ¥6,720
MBB50CR-300 65 365 300 1個 4個 ¥8,040
MBB50CR-400 80 480 400 1個 4個 ¥9,360
MBB50CR-500 100 600 500 1個 4個 ¥10,560
MBB50CR-600 130 730 600 2個 8個 ¥11,760
MBB50CR-700 145 845 700 2個 8個 ¥13,800
MBB50CR-800 160 960 800 3個 8個 ¥15,840
MBB50CR-900 185 1090 900 3個 8個 ¥16,960
MBB50CR-1000 210 1220 1000 3個 8個 ¥18,080
