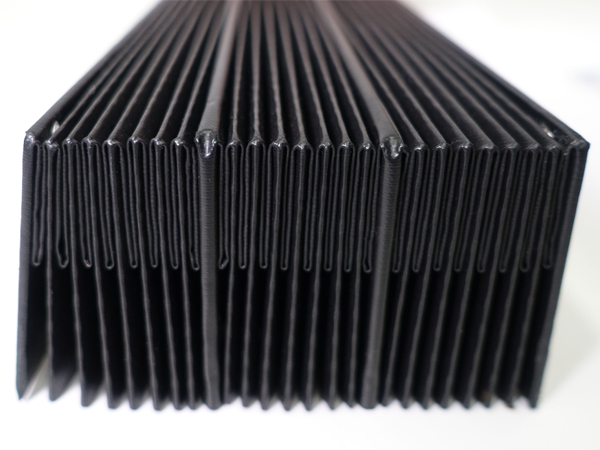

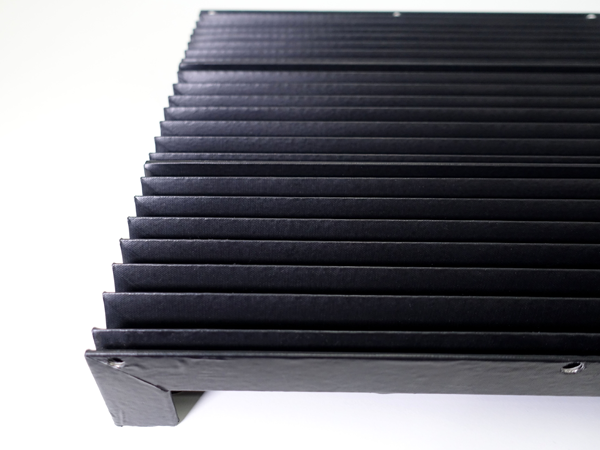

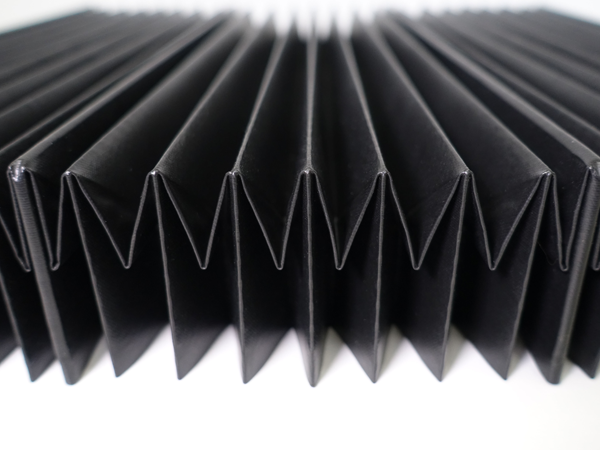

コの字型ジャバラ OK2シリーズ(レール芯400mm)
オプション価格:¥
【生地】CSMゴムクロス
【芯材】ポリエステル(フィルム)
【取付板】SUS
【中間板】PVC
【レール芯】400mm
【折幅】30mm
納期の目安は1~2週間です。
- リニアガイド、LMガイドなどレール部分・開口部分のカバーで使用します。
- 水&油に強い!ジャバラ本体はCSM(ハイパロン)ゴム引き布で耐水・耐油に優れています。
- CSMゴムとPETフィルムを接着しているので、生地のしなやかさとPETの剛性があり、しなやかで強いジャバラです。
- ストローク(長さ)・高さを選択できて使いたい形状にできます。
- リニアガイド、LMガイド用のジャバラで標準品です。
材質
特徴
項 目 | 評価 | 備 考 |
---|---|---|
耐水性 | ○ |
・水がかかっても問題ありません。半導体関係の装置で多く使用されています。 |
耐油性 | ○ |
・機械油、クーラントに対する性能は良いです。 |
粉じん | ○ |
・生地にコーティングがされております。 ・粉塵に対して有効です。 |
耐熱性・耐寒性 | × |
・生地がCSMゴム、芯材がポリエステルフィルムです。 ・ 0℃~70℃程度の範囲でご使用ください。 |
不燃性・難燃性 | × |
・本製品は不燃・難燃用に製作されておりません。 |
動作方向 | ○ |
・水平、垂直どの方向でも動作可能です。 |
錆び | ○ |
・生地はゴム、芯材は樹脂です。 |
オーダーメイド品をご要望の場合は、ジャバラ図鑑をご覧いただき、お問い合わせください。
選定方法
レール型番を指定
レール型番(OK2またはOK3)を指定します。
・OK2:レール幅が23未満の物
・OK3:レール幅が23以上34未満の物
レール芯間を指定
リニアガイドのレール芯間(200または400)を指定します。
ストロークまたはMAX~MINを指定
ストロークとはジャバラの移動量です。
ジャバラの高さを指定
ボールねじ・アクチュエータなどの高さを確認してジャバラの高さを指定します。
規格・価格(税抜)
OK2
型 式 | 対応レール | レール芯 (mm) |
ストローク (mm) |
MIN~MAX (mm) |
ジャバラ高さ (mm) |
折幅 (mm) |
価 格 |
---|---|---|---|---|---|---|---|
OK2-200-200 | SHS15/SHS20 SSR15/SSR20 EPF15 SRG15/SRG20 HSR15/HSR20 SR15/SR20 |
200 | 200 | 40~240 | 53 63 83 |
25 | ¥19,000 |
OK2-200-400 | 400 | 80~480 | ¥22,000 | ||||
OK2-200-600 | 600 | 100~700 | ¥26,000 | ||||
OK2-200-800 | 800 | 120~920 | ¥29,000 | ||||
OK2-200-1000 | 1000 | 160~1160 | ¥33,000 | ||||
OK2-200-1500 | 1500 | 220~1720 | ¥45,000 | ||||
OK2-200-2000 | 2000 | 280~2280 | ¥55,000 |
型 式 | 対応レール | レール芯 (mm) |
ストローク (mm) |
MIN~MAX (mm) |
ジャバラ高さ (mm) |
折幅 (mm) |
価 格 |
---|---|---|---|---|---|---|---|
OK2-400-200 | SHS15/SHS20
SSR15/SSR20 EPF15 SRG15/SRG20 HSR15/HSR20 SR15/SR20 |
400 | 200 | 40~240 | 58
68 88 |
30 | ¥24,000 |
OK2-400-400 | 400 | 80~480 | ¥25,000 | ||||
OK2-400-600 | 600 | 100~700 | ¥31,000 | ||||
OK2-400-800 | 800 | 120~920 | ¥36,000 | ||||
OK2-400-1000 | 1000 | 160~1160 | ¥41,000 | ||||
OK2-400-1500 | 1500 | 220~1720 | ¥51,000 | ||||
OK2-400-2000 | 2000 | 280~2280 | ¥61,000 |
OK3
型 式 | 対応レール | レール芯 (mm) |
ストローク (mm) |
MIN~MAX (mm) |
ジャバラ高さ (mm) |
折幅 (mm) |
価 格 |
---|---|---|---|---|---|---|---|
OK3-200-200 | SHS25/SHS30
SSR25/SSR30 SVR25/SVR30 SRG25/SRG30 HSR25/HSR30 SR25/SR30 NR25/NR30 NRS25/NRS30 |
200 | 200 | 40~240 | 58 73 93 |
25 | ¥19,000 |
OK3-200-400 | 400 | 80~480 | ¥22,000 | ||||
OK3-200-600 | 600 | 100~700 | ¥26,000 | ||||
OK3-200-800 | 800 | 120~920 | ¥29,000 | ||||
OK3-200-1000 | 1000 | 160~1160 | ¥33,000 | ||||
OK3-200-1500 | 1500 | 220~1720 | ¥45,000 | ||||
OK3-200-2000 | 2000 | 280~2280 | ¥55,000 |
型 式 | 対応レール | レール芯 (mm) |
ストローク (mm) |
MIN~MAX (mm) |
ジャバラ高さ (mm) |
折幅 (mm) |
価 格 |
---|---|---|---|---|---|---|---|
OK3-400-200 | SHS25/SHS30 SSR25/SSR30 SVR25/SVR30 SRG25/SRG30 HSR25/HSR30 SR25/SR30 NR25/NR30 NRS25/NRS30 |
400 | 200 | 40~240 | 58 68 88 |
30 | ¥24,000 |
OK3-400-400 | 400 | 80~480 | ¥25,000 | ||||
OK3-400-600 | 600 | 100~700 | ¥31,000 | ||||
OK3-400-800 | 800 | 120~920 | ¥36,000 | ||||
OK3-400-1000 | 1000 | 160~1160 | ¥41,000 | ||||
OK3-400-1500 | 1500 | 220~1720 | ¥51,000 | ||||
OK3-400-2000 | 2000 | 280~2280 | ¥61,000 |
