ロール型ジャバラ【ロールシート・ダブルタイプ】aaaaaxxxxxxxx

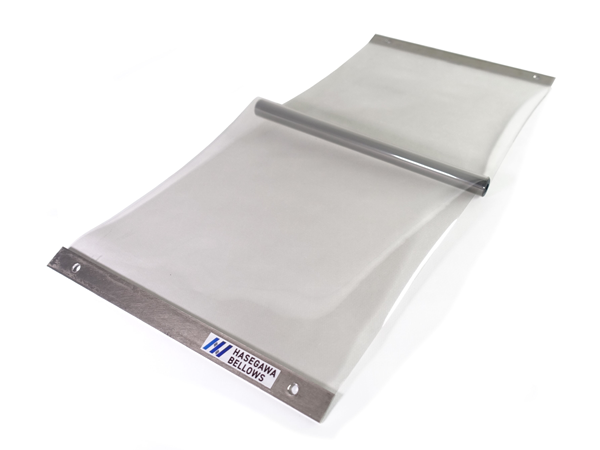

ロール型ジャバラ【ロールシート・ダブルタイプ】

通常価格:¥6,600~ ¥13,200 税込
¥6,600 ~ ¥13,200 税込

オプション価格:¥

商品コード: RW100-1000 ~ RW990-1000

必須
数量
カートに追加しました。
カートへ進む

【生地】PET樹脂(0.125mm)

【取付板】SUS

【シートの色】透明・黒・スモーク(静電気対策シート)



現在受注が混みあっているため、納品までに1週間~10日程度要します。ご了承ください(下記は適用されません)

※ 土日は除きます。

例)金曜日12 時(正午)までのご注文は、翌週火曜日に出荷いたします。

※ 1日の出荷可能数を超えた場合は、3日以上かかる場合もございます。


  • ダブルタイプは中央に巻き取り部分がくるため、シングルタイプよりも省スペースでの設置が可能です。
  • 防塵用、安全対策などで、半導体加工装置、工作機械、テーブルリフター等様々な分野でご利用いただいています。
  • 主に平面を保護するジャバラカバーです。
  • ガイドのない垂直面・水平面でも使用可能です。
  • シングルタイプ・ダブルタイプともに樹脂を形状記憶させており、フィルムがロール状に丸まります。
  • 高速動作への対応が可能です。

材質

PET樹脂
生地 : PET樹脂
厚み: 0.125mm

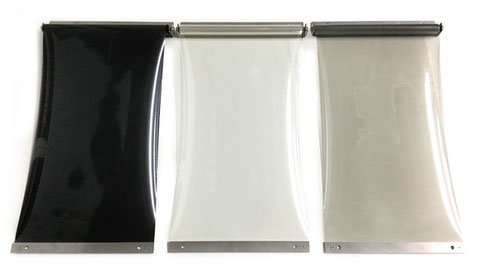

シートの色: 透明・黒・スモーク(静電気対策) ※写真は黒
取付板
取付板
材質: SUS

特徴

項  目 評価 備  考
耐水性

・水がかかっても問題ありません。

耐油性

・機械油、クーラントに対する性能に優れています。

耐熱性・耐寒性 ×

・ポリエステルフィルムです。

・0℃~50℃程度の範囲でご使用ください。

不燃性・難燃性 ×

・本製品は不燃・難燃用に製作されておりません。

動作方向

・水平、垂直どの方向でも動作可能です。

錆び

・生地は樹脂、取付板はSUSです。

【取り付け簡単】 ねじ穴だけで取り付け可能です。ジャバラ用ガイドなどは必要ありません。

【速い動きに対応】 軽くて、フィルムが形状記憶されているので速い動作への対応が可能です。規格品をベースにカスタマイズすることも可能です。

透明感が失われる・かまぼこ状になる・外径が膨らむ等の症状が出たら・・・▶詳しくはこちら 耐久試験結果もあります。

オーダーメイド品をご要望の場合は、ジャバラ図鑑をご覧いただき、お問い合わせください。

選定方法

シート幅を指定

幅100・200・300・400・500・600・700・800・900・990

ロール巾

取付板の形状を指定

取付場所の形状によって取付板の方向を指示します。

  • ダブル 通常
    ダブル 通常
  • ダブル L字
    ダブル L字(別途見積り)

MAXを指定

MAX=1000mmまでの一種類が規格品です。
それ以上はオーダー品になります。
巻き取るタイプのジャバラなのでMAXを多少短くしてもロール径はあまり変わりません。

シートの色を指定

シートの色・性質:透明・黒・スモーク(静電気対策シート)
厚み:t=0.125

価格一覧(税抜)

■ダブル・通常タイプ

型  式 幅 (mm) ストローク (mm) 価  格
RW100 100 1000 ¥6,000
RW200 200 1000 ¥7,000
RW300 300 1000 ¥8,000
RW400 400 1000 ¥9,000
RW500 500 1000 ¥9,500
RW600 600 1000 ¥10,000
RW700 700 1000 ¥11,000
RW800 800 1000 ¥11,500
RW900 900 1000 ¥12,000
RW990 990 1000 ¥12,000

■ダブル・Lアングルタイプ

型  式 幅 (mm) ストローク (mm) 価  格
RW100L 100 1000 別途見積り
RW200L 200 1000 別途見積り
RW300L 300 1000 別途見積り
RW400L 400 1000 別途見積り
RW500L 500 1000 別途見積り
RW600L 600 1000 別途見積り
RW700L 700 1000 別途見積り
RW800L 800 1000 別途見積り
RW900L 900 1000 別途見積り
RW990L 990 1000 別途見積り
